現在煤礦上的無壓風門大部分由門框、門扇、聯動裝置、重錘裝置、鉸鏈裝置組成。通過聯動裝置實現了兩門扇輕松的異向同步開啟，重錘裝置實現兩門扇的異向同步自動關閉；在實際使用過程中若僅人員通過時再去開啟整扇門，因整扇門的開啟時間較長且因其自動關閉為人員通過帶來不便及安全隱患。



無壓風門目的是為了克服上述現有技術存在的不足之處，而提供一種無壓風門，其在保證風門輕松實現異向同步開啟與關閉的同時，大大改善了人員通過風門的效率及安全性。

為了解決背景技術所存在的問題，本實用新型采用如下技術方案：其包括門框、兩個門扇和閉門重錘，門扇的內、外兩側各設置一開門把手，兩個門扇的鉸鏈裝置分別設在門框的內外兩側，兩個門扇的上端靠近鉸鏈裝置的位置分別固定左、右支臂，左支臂和右支臂的外端分別鉸接在驅動桿的兩端，并形成四連桿機構，驅動桿的一端通過鋼絲繩向下連接所述閉門重錘，兩門扇中的其中一個門扇上安裝有人行門，另一個門扇上安裝有窗口。左門扇的右端面以及右門扇的左端面設有相互配合的減震墊。

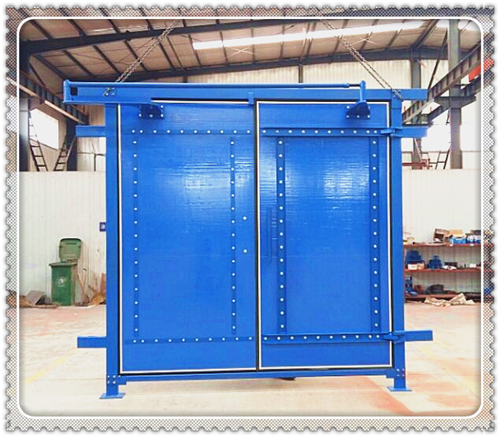

無壓風門組成
包括門框1、兩個門扇2和閉門重錘3，門扇2的內、外兩側各設置一開門把手10，兩個門扇2的鉸鏈裝置4分別設在門框1的內外兩側，所述的鉸鏈裝置4可以為合頁，兩個門扇2的上端靠近鉸鏈裝置4的位置分別固定左、右支臂，左支臂6和右支臂7的外端分別鉸接在驅動桿5的兩端，并形成四連桿機構，驅動桿5的一端通過鋼絲繩向下連接所述閉門重錘3，兩門扇2中的其中一個門扇上安裝有人行門8，另一個門扇2上安裝有窗口9。可以通過窗口來觀察巷道內是否安全，而門扇上的人行門8則實現了行人通過時的方便安全。



兩門扇2的骨架采用方管焊接而成，門心采用圓鋼和鋼板組焊而成，整個風門的門扇2重量比較輕，本實用新型采取了聯動式結構，實現左、右門扇的異向同步開啟，及通過閉門重錘3的作用實現左、右門扇開啟后的自動關閉；左門扇的右端面以及右門扇的左端面設有相互配合的減震墊，減小在關門時的震動，所述窗口9還可以設置電動百葉窗，可以通過調節電動百葉窗來控制風門的通風量，方便開啟風門。



本實用新型可使兩個門扇2異向同時開啟，靠閉門重錘3的重力作用使門扇2自動關閉，雙向密封、關閉平穩無沖擊，不受風壓大小影響，通過增設行人通行用人行門8，及在門扇上設計窗口9，大大增強了人員通過的效率及安全性，結構簡單，故障率低，減少了風門日常維護工作量，保證了通風系統的穩定、可靠。
